周邊傳動刮吸泥機◎ 用 ?途　　周邊傳動刮吸泥機適用于中心進水、周邊出水、中心排泥的大、中、小型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二沉池內

吸排泥。◎ 結構及工作原理　　該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積

于池底，驅動裝置帶動工作橋架沿周邊旋轉，并帶動刮臂及刮泥板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓抽吸至集泥槽內排

入中心泥缸，再通過中心排泥管排出池外，水面的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入

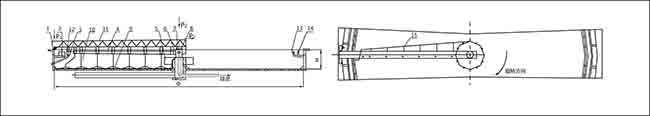

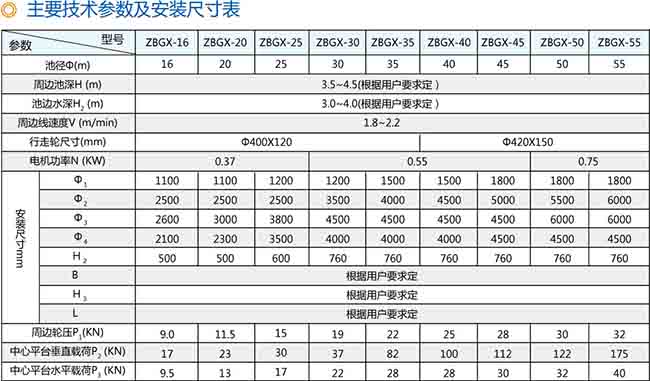

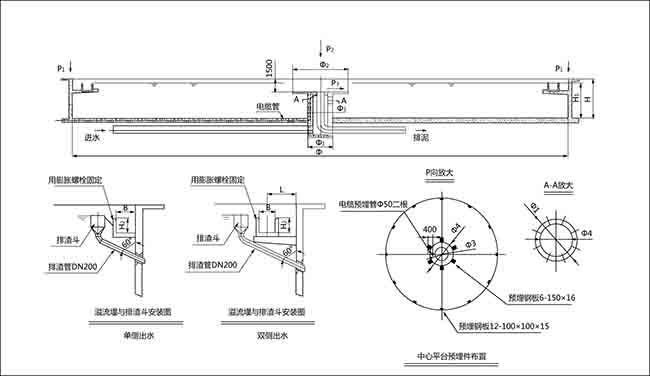

出水槽內排出。◎ 主要特點? ? ?1、工作橋可采用半橋式或全橋式，其材質可采用碳鋼、不銹鋼及鋁合金等；? ? ?2、驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯傳動，結構緊湊，機械效率較高；? ? 3、吸泥管采用喇叭口形式，吸泥效果好；? ? 4、吸泥方式有兩種：自吸式和虹吸式（常規采用前種）；? ? 5、設置機械和電氣雙重過載保護，運轉安全可靠；? ? 6、操作簡單，設有就地/遠程控制轉換開關，可直接對設備進行控制。◎ 主要技術參數及安裝尺寸表◎ 外形及安裝基礎圖半橋式（單邊驅動）全橋式（雙邊驅動）土建圖1.端梁驅動裝置 ? 2.水槽清洗刷 ?3.排渣斗 ?4.集泥槽 ?5.穩流桶 ?6.中心泥缸 ?7.中心支座8.集電裝置 ?9.吸口及集泥板 ?10吸泥管 ?11.工作橋 ? 12.刮渣耙 ?13.浮渣擋板 ?14.出水堰板 ?15.撇渣板
